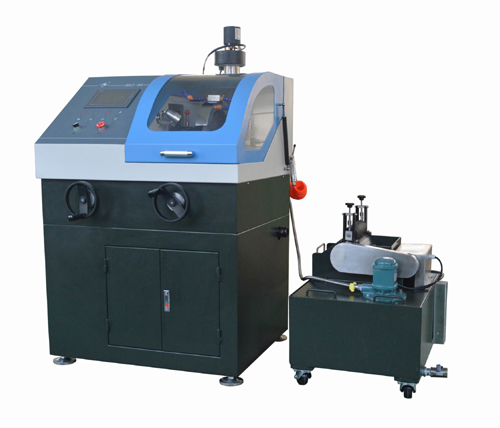

蔡康QGZ-90自動金相試樣切割機

QGZ-90金相試樣切割機是集手動方式和自動方式于一體的精密切割機；具備可選X軸移動工作臺，進行自動Y軸方向連續的切割功能；具備可調高度主軸功能；該設備可以用于各種形狀、尺寸和材料的樣品切割。其切割能力可以滿足生產檢驗和實驗室日常檢測切割樣品之用。

特點：

1.主電機采用變頻電動機進行驅動，從500RPM到3000PRM的轉速調整范圍，并且轉速穩定不會因負載改變，滿足了各種不同材料的切割需要。

2.主軸高度可調整，適用從小型薄型的金剛石鋸片到大型的砂輪切割片，并可于切割片損耗時，進行補償，有效的提高了切割片的利用，節省了成本。 3.可選X軸移動工作臺，在自動切割模式下，可以進行自動Y軸方向連續的系列切割。

4.水平式自動或手動一體進刀方式，進刀方式靈活，進刀行程大，可適用于工件的切割。

5.可以選用程序控制進刀，進行精確的進刀控制

6.較好的樣品觀察窗，使用者更便于觀察樣品的切割過程。

7.配備的排氣裝置，可保證切割時產生的各種蒸汽和煙霧的高效流動排出，使觀察變得更清楚。

8.可調節LED燈照明設計，可實現對整個切割室所用區域的有效照明。

9.采用帶有磁性系統的過濾水箱，循環水通過磁性系統時，切割時產生的金屬切割碎屑被磁性系統吸出并排除出去，提高樣品切割的效果和循環水的利用次數，并且避免堵塞實驗室的排水系統。

規格/參數：

規格/型號 QGZ-90





手/自一體砂輪切割機:金屬外殼，防爆透明觀察窗



切割模式:手動切割，自動切割。





切割刀片種類/尺寸:金剛石、樹脂/￠250、￠300mm



主軸轉速:500-3000rpm



切割主軸升降行程:50mm



切割主軸升降方式:回轉手輪控制



刀片安裝孔尺寸:￠32mm



不銹鋼法蘭盤:￠80mm



切割刀片快速更換:



切割能力:Max ￠90mm圓棒



進刀方式:電機帶動水平螺桿推進工件方式進刀，速度皆可調整，進給速1-40mm/min

進給方式：自動模式——自動進給，到達設定位置后自動回到原點:手動模式——回轉手輪控制或按鍵控制（電機帶動，手動控制）

進刀方式：水平進刀:Y軸行程260mm



X軸移動工作臺行程:40mm



切割平臺尺寸:尺寸435*300mm，采用12mm槽寬T型工作臺



切割夾具:快速推拉式虎鉗左右手操作各一組 鉗口高度60mm



液晶觸摸屏及薄膜按鍵

工作室照明:內置LED照明



冷卻裝置:三道冷卻水喉及一道清洗水槍



外置循環水箱:88L



水箱過濾裝置



緊急停止按鈕





電機:3KW 變頻電機



電源:380V 50HZ

重量:380kg



蔡康產品，專業生產自動切割機，自動磨拋機，自動鑲嵌機，自動硬度計，自動端淬試驗機，高端顯微鏡，高溫熱臺。
