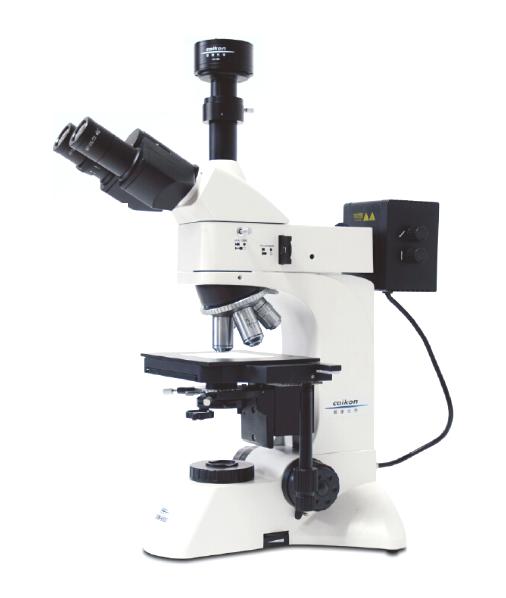

蔡康DMM-900C透反射金相顯微鏡（微孔顯微鏡）
一、DMM-900金相顯微鏡的特點和用途:
|
DMM-900系列透反射顯微鏡是適用于對不透明物體或半透明物體和粉末顆粒的顯微觀察。本儀器配置落射照明系統和透射照明系統、無限遠長距平場消色差物鏡(無蓋玻片)、大視野目鏡和內置偏光觀察裝置，無限遠光路系統具有圖像清晰、襯度好，造型美觀，操作方便等特點，是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
性能特點
1、配置大視野目鏡和無限遠長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
2、粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
3、6V30W鹵素燈，亮度可調。可進行燈絲方向調節.
4、三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
5、 配置落射與透射兩套照明系統，能分別對不透明物體或透明物體進行顯微觀察
6、可配CKC2000萬像素成像系統CCD，圖像拼接，景深融合，測量報告，清晰度高及色 彩特效。
|
二、金相顯微鏡DMM-900的技術參數:
|
型號
|
技術參數
|
|
目鏡
|
WF10X(Φ22mm) WF12.5X
|
|
物鏡
|
無限遠長距平場消色差物鏡(無蓋玻片)PL 5X/0.12 工作距離:26.3mm
|
|
無限遠長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 工作距離:20.2mm
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L40X/0.60（彈簧） 工作距離：3.98 mm
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L60X/0.70（彈簧） 工作距離：3.18 mm
|
|
目鏡筒
|
鉸鏈式三目鏡,傾斜30?,內置檢偏振片,可進行切換 ；瞳距調節范圍 55-75mm,屈光度±5可調。
|
|
落射照明系統
|
6V 30W鹵素燈,亮度可調
|
|
落射照明器帶 (黃,藍,綠)濾色片和磨砂玻璃
視場光欄和孔徑光欄大小可調節，可插入式起偏振片，可進行偏光觀察和攝影
|
|
透射照明系統
|
阿貝聚光鏡 NA.1.25 可上下升降 。藍濾色片和磨砂玻璃
集光器，鹵素燈照明適用(內置視場光欄) ，6V 30W 鹵素燈,亮度可調
|
|
調焦機構
|
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
|
|
轉換器
|
四孔(內向式滾珠內定位)
|
|
載物臺
|
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
|
蔡康CKC2000萬像素成像系統技術參數及配置：
|
型號
技術參數
|
CKC2000
|
|
芯片型號
|
Sony IMX183
|
|
芯片大小
|
1"
|
|
分辨率
|
5496×3672
|
|
像素大小
|
2.40µm ×2.40µm
|
|
曝光時間
|
0.13s - 15s
|
|
曝光模式
|
自動/手動/區域曝光
|
|
增益
|
1 x - 10 x
|
|
白平衡控制
|
自動/區域白平衡
|
|
快門
|
卷簾快門
|
|
彩色/黑白
|
彩色
|
|
合并模式
|
1×1, 2×2, 3×3
|
|
幀率
|
40FPS@ 3072 ×2048
|
|
A/D 轉換
|
12bit
|
|
內置圖像緩存
|
1Gb
|
|
讀出噪聲
|
2.5e-
|
|
滿阱
|
15ke-
|
|
動態范圍
|
71db, 3500:1
|
|
光量子效率
|
67%@536nm
|
|
圖像格式
|
JPG / TIF / PNG
|
|
數據接口
|
USB3.0
|
|
供電
|
USB供電
|
|
功耗
|
小于1.8W
|
|
相機尺寸 (LxWxH)
|
80mm x 62mm x 39mm
|
|
重量
|
300g
|
三、系統的組成 ：
1、金相顯微鏡DMM-900 2、電腦適配鏡
3、彩色數字攝像器 4、計算機(選購)
四、選購部分：
1、10X分劃目鏡 2、測微尺 3、DS-3000二維定倍測量軟件
4、 DM-3000金相分析軟件 5、0．5X攝影接口
6、無限遠長距平場消色差物鏡(無蓋玻片)：PL L 20X/0.40工作距離：8.80mm PL L50X/0.70（彈簧） 工作距 離：3.68 mm PL100X(干式)
